| 起源の場所: | 中国 |
| ブランド名: | RESUN |
| 証明: | EN 62109-1/2, EN 61000-6-1/2/3/4,IEC 62116, IEC 61727,IEC62183,PEA&MEA,NBR 16149, NBR 16150, PORTARIA Nº 140,515, NRS097 |
| モデル番号: | R-10K-SL-02 |

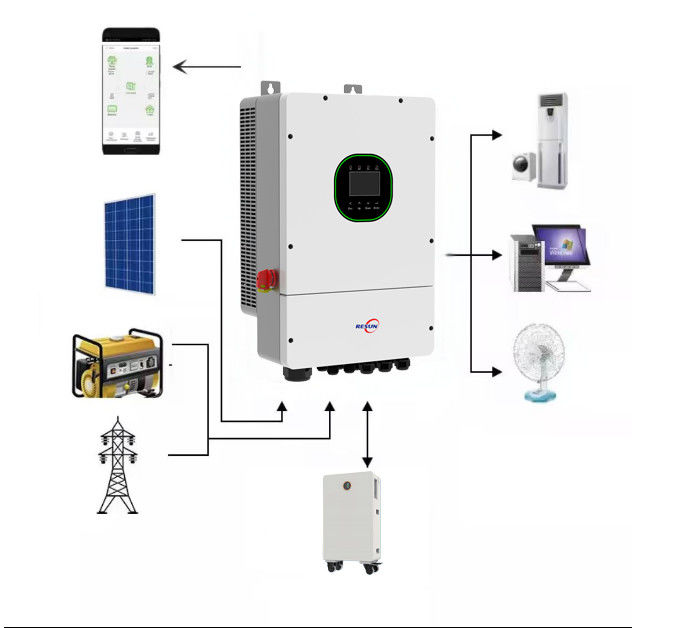

• 装置内蔵ゼロ出力制限器,出力偏差の正確な制御,多重並行容量拡張をサポートAC/DC 変換に対応する単相ハイブリッド設計電力精度が高い場合,オフ・グリッド・グリッド接続のシナリオに適しています.
●出力安定性を保証するゼロリミット機器技術により,マルチリンクアーキテクチャは,4つのデバイスを柔軟に組み合わせて一緒に動作することができます.単相混合モードで二方向エネルギー管理を実現する分散型発電所,家庭用エネルギー貯蔵,その他のシナリオのための正確な電力変換ソリューションを提供します.
精密な制御によって電力の変動を軽減し,単相ハイブリッド技術は複数の電源入力に適応しますネットワーク外または補完的なネットワーク接続の独立した運用をサポートする高精度電気機器の安定した電源供給ニーズを満たす.
主要な強み
• マックス 20A 入力電流は,より良くマッチする高電力パネル
• 200% DC オーバーサイズ
• 組み込みメーターゼロ輸出制限器
| モデル | R-10K-SL-02 |
| DC入力 | |
| 最大PV配列電源 [Wp]@STC | 20000 |
| 最大 DC電圧 [V] | 500 |
| MPPT電圧範囲 [V] | 90・480 |
| 定数直流電圧 [V] | 360 |
| 開始電圧 [V] | 80 |
| 最大 DC 入力電流 [A] | 40/40 |
| マックス・DC・ショートサーキット電流 [A] | 50/50 |
| MPPTの番号 | 2 |
| バッテリーパラメータ | |
| バッテリータイプ | 鉛酸またはLiFePO4 |
| バッテリーの電圧範囲 [V] | 40~60 |
| 最大 充電/放電電電流 [A] | 190 |
| AC出力 [オン・グリッド] | |
| 定数交流電源 [W] | 10000 |
| マックス 表面的な電源 | 10000 |
| 定数出力電流 [A]@230Vac | 43.5 |
| 最大出力電流 [A] | 43.5 |
| 定数交流電圧/範囲 [V] | L+N+PE 220230,240/180 ̇280 |
| 定数出力周波数/範囲 [Hz] | 50,60/45 ̇55,55 ̇65 |
| パワーファクター [cos φ] | 0.8 リード ∙0.8 遅れ |
| 全和音歪み [THDi] | <3% |
| AC入力 [オン・グリッド] | |
| 定数交流電圧/範囲 [V] | L+N+PE 220230,240/180 ̇280 |
| 指定入力周波数 [Hz] | 50,60 |
| 最大入力電流 [A]@230Vac | 91 |
| AC出力 [バックアップ] | |
| 最大出力 [VA] | 10000 |
| 最大出力電流 [A] | 45.5 |
| 最大出力 表面電源 [VA] | 1200060年代 |
| 定数交流電圧/範囲 [V] | L+N+PE 220230,240/180 ̇280 |
| 定数出力周波数/範囲 [Hz] | 50,60/45 ̇55,55 ̇65 |
| 出力 THDv (@線形負荷) | <3% |
| 効率性 | |
| マックス 効率 | 970.6% |
| ユーロ効率化 | 97. 0% |
| 保護 | |
| バッテリー入力反極性保護 | 統合 |
| 過負荷防止 | 統合 |
| AC短回路電流保護 | 統合 |
| 直流電圧保護 | 統合 |
| AC電圧保護 | 統合 |
| 島根化防止 | 統合 |
| AFCI 保護 | 選択可能 |
| RSD 保護 | 選択可能 |
| インターフェース | |
| PV接続 | ターミナルブロック |
| AC接続 | ターミナルブロック |
| バッテリー接続 | ターミナルブロック |
| ディスプレイ | LED+APP |
| コミュニケーション | Wi-Fi/Ethernet/4G (オプション) |
| 一般パラメータ | |
| トポロジー | 隔離されていない |
| 動作温度範囲 | -40°Cから+60°C (50°Cから60°C,減量を含む) |
| 冷却方法 | インテリジェントファン冷却 |
| 環境湿度 | 0~100% 凝縮しない |
| 高さ | 4000m (>3000m パワーデラッティング) |
| 騒音 [dBA] | <50 |
| 侵入防止 | IP65 |
| サイズ [H*W*D] [mm] | 590*380*241 |
| 体重 [kg] | 29 |
| 保証期間 [年] | 5/10 |
| スタンダード | EN 62109-1/2,EN 61000-6-1/2/3/4,IEC 62116,IEC 61727,IEC 62183,PEA&MEA,NBR 16149,NBR 16150, ポートリア 140号515NRS097 |
